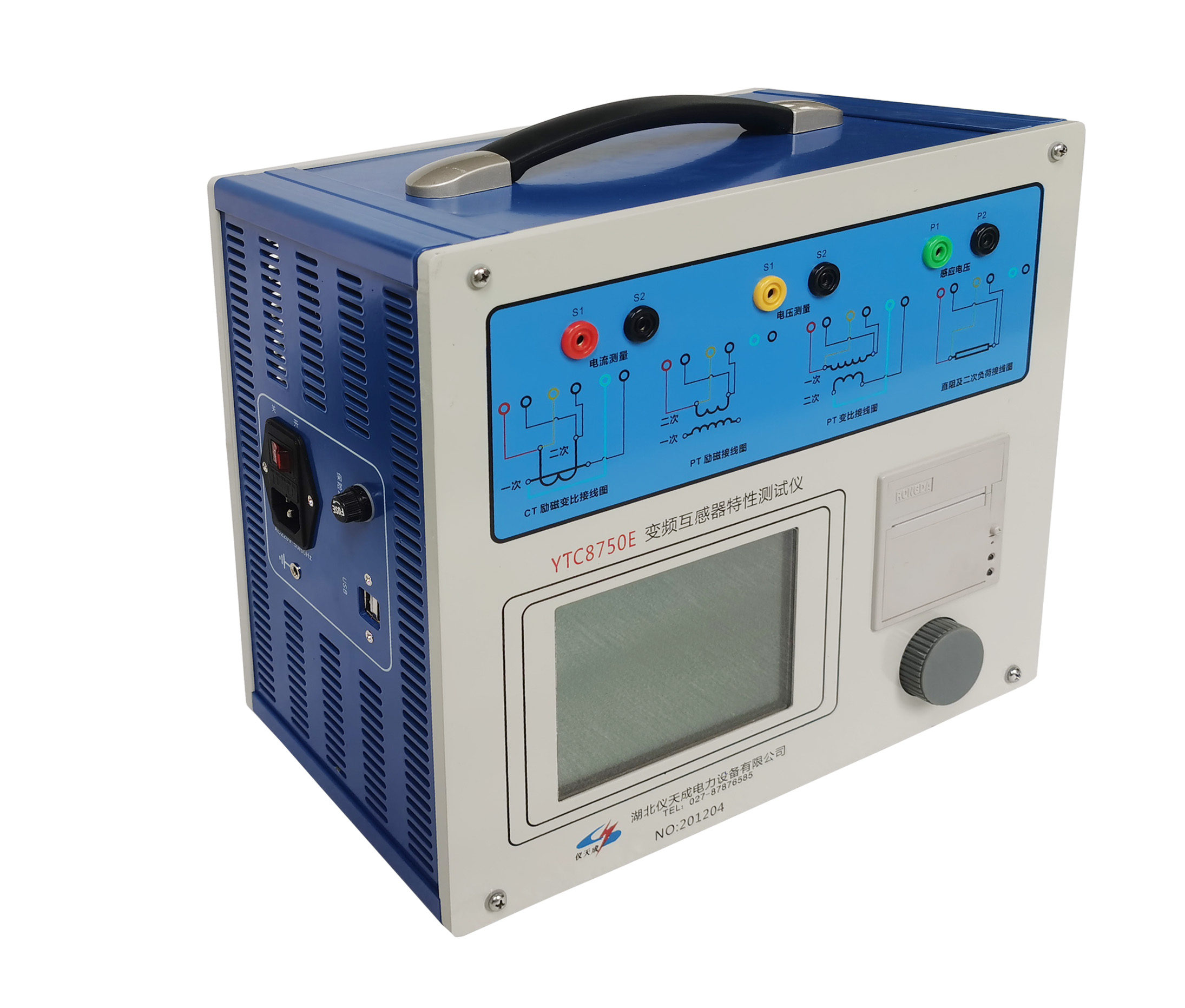

長期使用后，我們需要定期組織分析電流互感器和電壓互感器的性能測試。因此，企業需要使用互感器綜合測試儀。在使用該設備之前，需要設置管理系統的功能，以充分發揮儀器的完整功能。今天，我們將簡要介紹變壓器綜合測試儀的相關設置。
在測試過程中，只需設置測試電壓/電流值，就可以自動提高電壓/電流，快速顯示變壓器伏安特征曲線或變化率和極性，保存數據并現場打印，不僅節省了手動調壓、手動記錄和曲線跟蹤的繁重工作，還可以將測試數據上傳到USB接口計算機進行編輯、保存或打印。
進入主界面后，選擇、系統設置、選項、子菜單選項：產品信息、系統設置、精確對比、三大功能選項。可以設置系統設置后，進入儀器時間、日期、背光對比度和空數據功能。調整方法:點擊相應的功能，左右旋轉鼠標。
精度比較，這項工作可以用來檢查儀器的精度，要檢測的輸出電壓值。范圍:0~1000V，電流精度連接到面板K1和K2端子標準電流(0~15A)，檢查加法電流與儀表顯示是否一致。測試完成后，單擊鼠標停止測試。當電流為10至15A時，時間不超過1分鐘。在確定儀器的電壓精度后，輸出電壓抽頭設置并維持自動升壓電壓。
輸出電壓是否與儀表顯示的電壓一致。測試結束后，點擊鼠標停止測試。進行精度對比測試時，不要連接測試線。進行電流精度測試時，不要使用漏電保護器來比較電壓精度。請檢查“高精度”的輸出電壓和電壓測量范圍。測試完成后，請關閉它。
在使用互感器伏安特性測試儀之前，需要設置系統設計參數。只有設置系統技術參數，才能充分發揮儀器的功能，提高儀器測試的準確性。
湖北儀天成電力設備有限公司
2023-5-11
